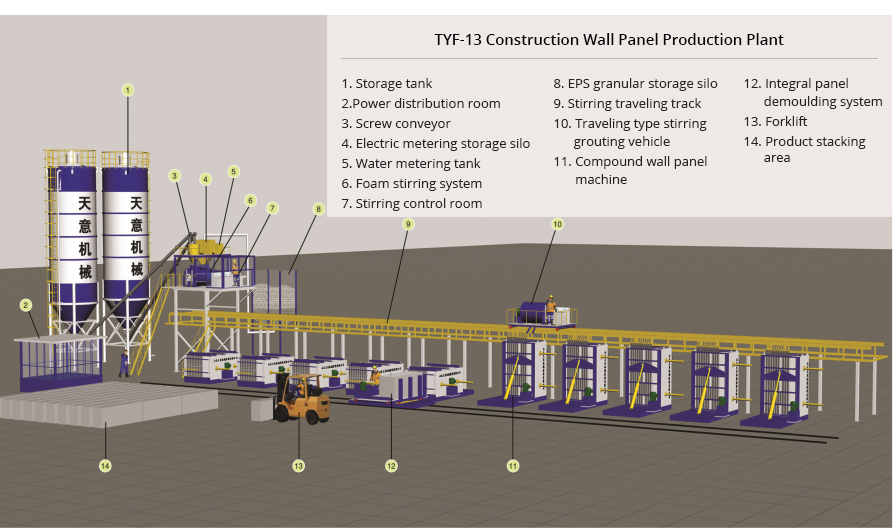

Planta de producción para paneles de pared de construcción TYF-13
La planta de producción para paneles de pared de construcción TYF-13 se utiliza para producir paneles de pared livianos de GRC y paneles de partición de magnesitas. Los materiales incluyen cemento, cenizas volátiles, partículas de poliestireno EPS, arena, magnesita y arcilla granulada. El cemento puede curarse en un ambiente a presión totalmente sellado, haciendo que la hidratación sea más ideal y que sean más fuertes.
Esta línea de producción tiene un sistema de control PLC durante el proceso de dosificación, mezclado, bombeo y moldeado. Además, el costo laboral se reduce y se incrementa la eficiencia en la producción.
Número de patente: ZL201320012681.4
| Rendimiento lote | Grosor | Ancho | Largo |
| 20 | 75mm | 610mm | 2440/3000mm |
| 20 | 90mm | ||
| 16 | 120mm | ||
| 12 | 150mm |
Nota: Las de arriba son las dimensiones convencionales. La empresa provee de una línea de producción personalizada, conforme a las necesidades de cada cliente.
-

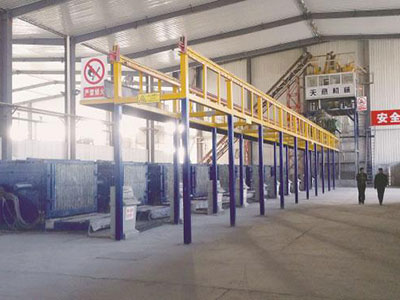

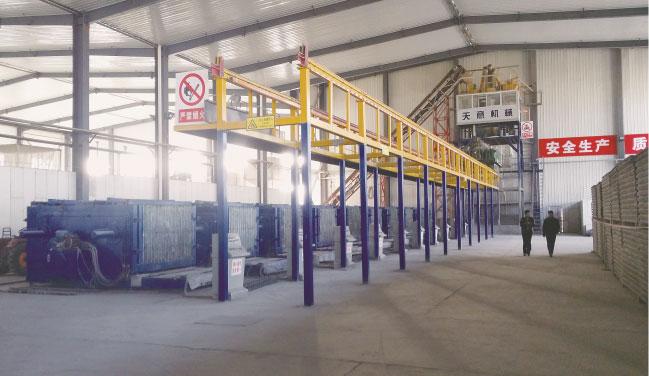

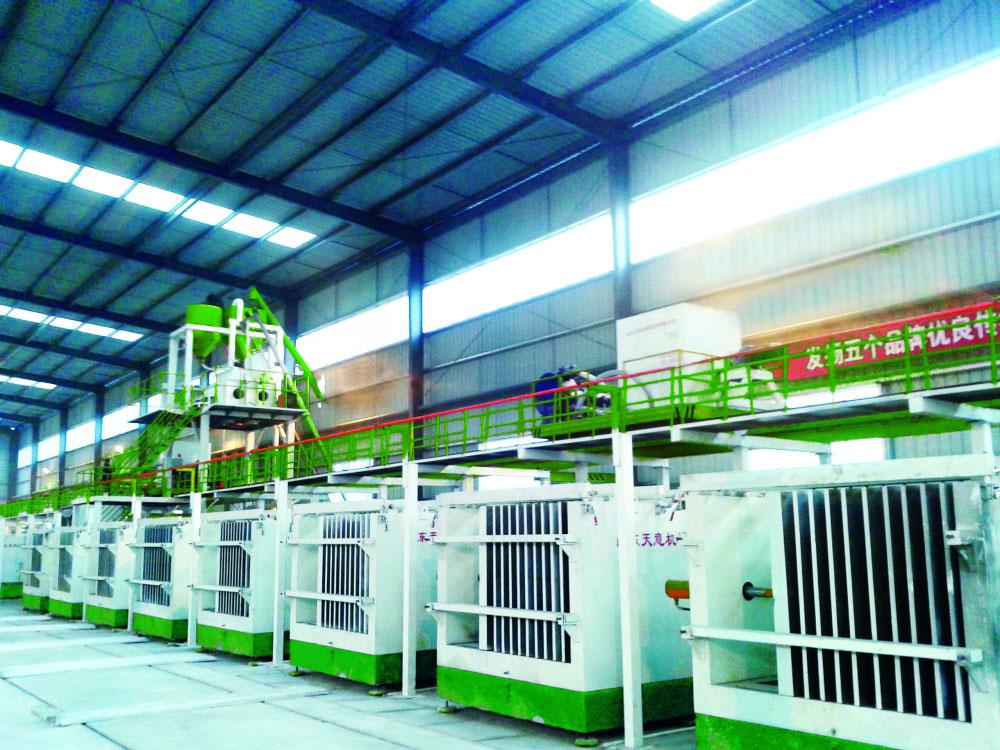

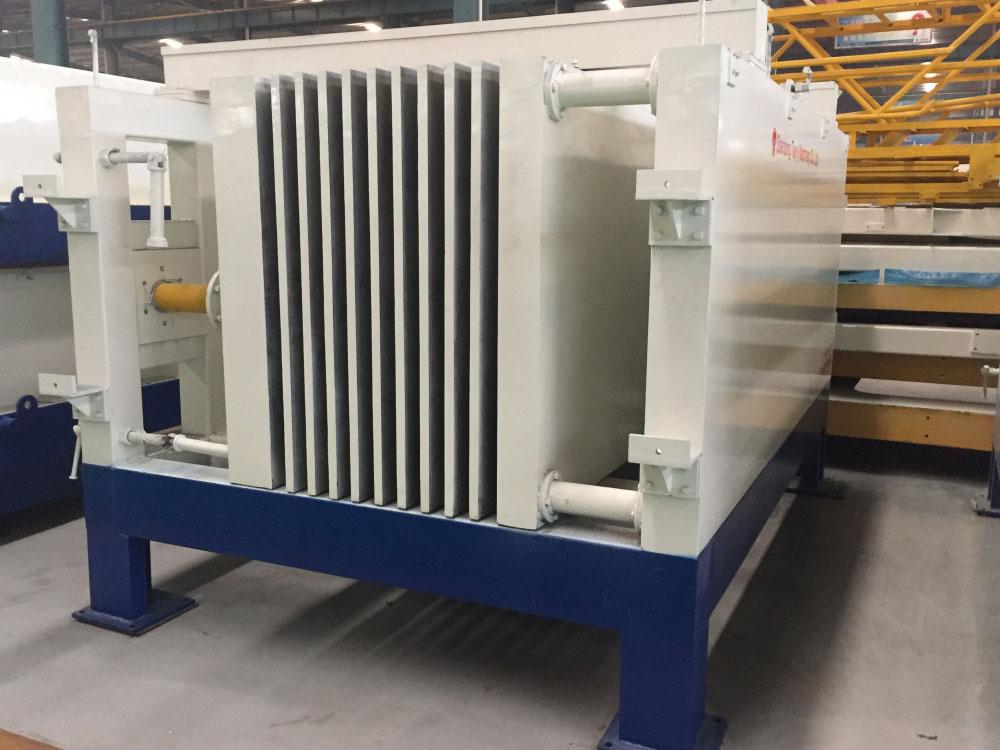

Planta de producción de paneles de pared para la construcción TYF13
La máquina tiene un sistema automático, por lo que la planta de producción de paneles de pared para construcción se opera con facilidad y tiene un gran rendimiento. Produce 20 piezas de paneles de pared por lote. Tiene apertura y cierre hidráulicos de molde, por lo que los paneles de desmoldan al mismo tiempo, evitando el daño a los paneles durante el proceso de desmolde.La placa lateral de la máquina es de hoja de acero especial, que mejora la vida útil del equipo.
-

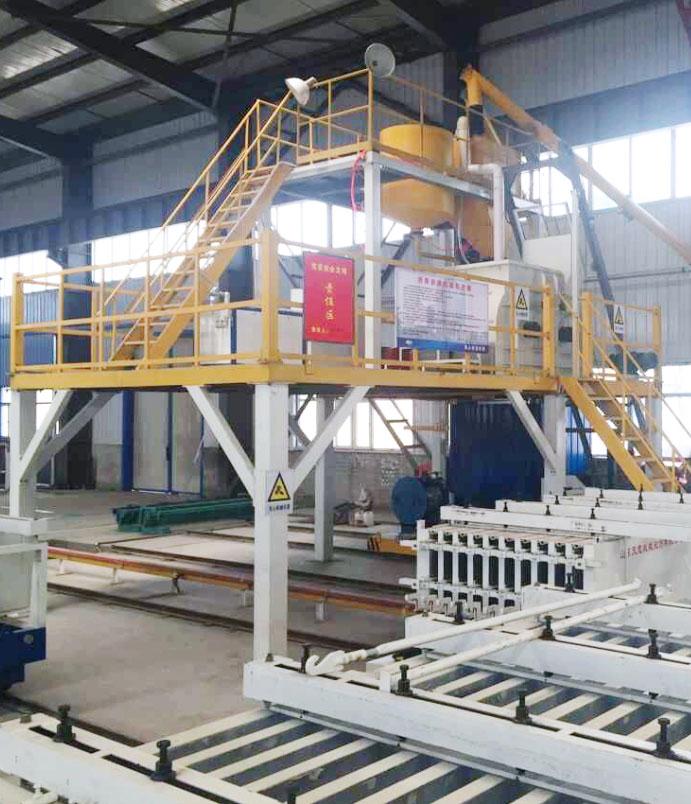

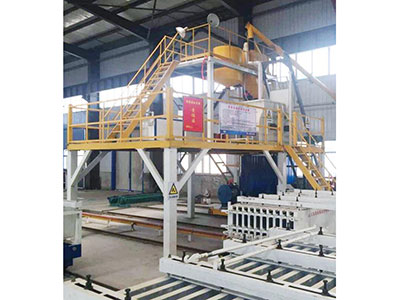

Stirring system
Our independently developed large stirring equipment is equipped with precise automatic batching system which can precisely feed and can also stir the slurry more uniformity based on the material properties.
Vista de parámetros -

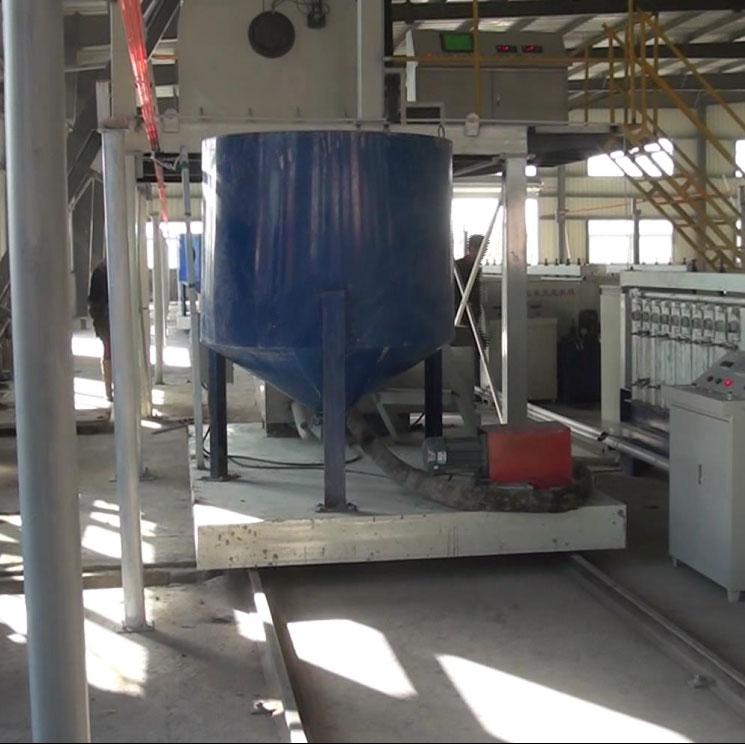

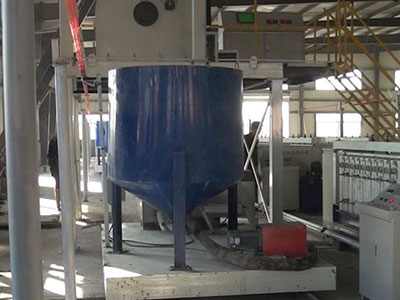

Sistema de lechada
El sistema de bombeo cerrado aumenta la velocidad de la lechada e incrementa la densidad.
Vista de parámetros -

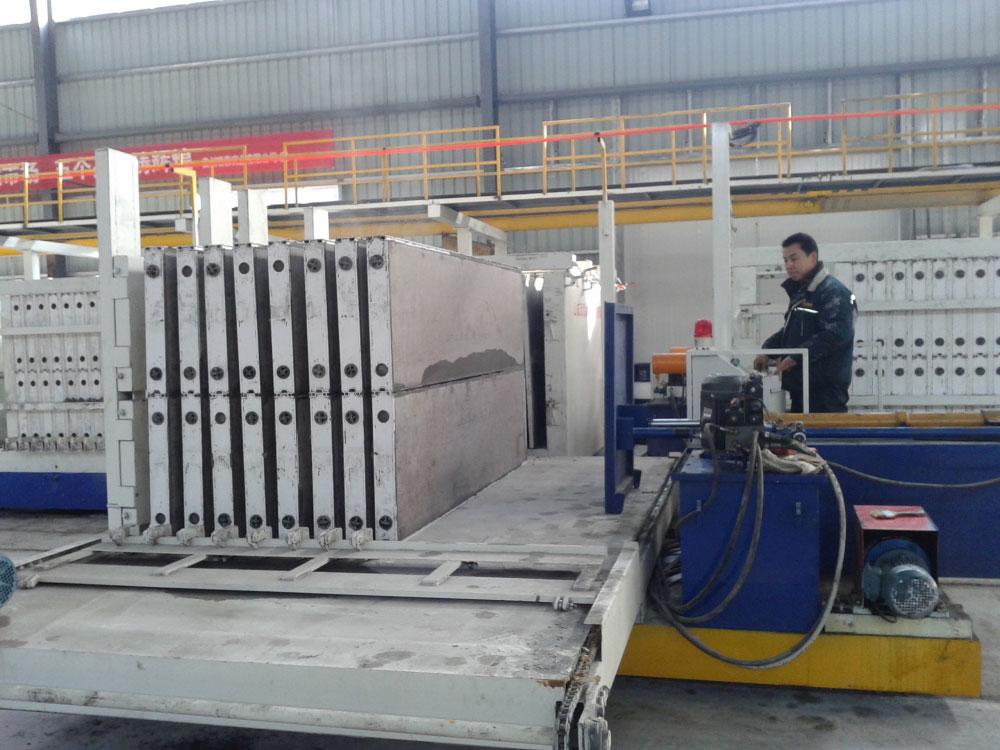

Apiladora automática
El sistema de desmolde hidráulico gira los paneles a 90°, favoreciendo el embalaje y el transporte por montacargas. Comparado con el sistema de desmolde tradicional, el hidráulico disminuye la tasa de roturas de productos.
Vista de parámetros
| Modelo | TYF13 |
| Dimensiones (L×A×A) | 2990L×3050A×1880A mm |
| Potencia del sistema de calefacción | 0.75 kW |
| Potencia del sistema de vibración | 3 kW |
| Potencia del sistema hidráulico | 8 MPa |
| Presión hidráulica | 16 MPa |
| Volumen tanque aceite hidráulico | 60 L |
| Componentes | Máquina anfitriona, sistema hidráulico, potencia, calefacción, sistema de vibracióntem, |
| Área total | 3500*2900mm |
| Volumen de mezcla | 2000L |
| Velocidad de mezcla | 32.5r/min |
| Diámetro de partículas | < 8mm |
| Alimentac. de la válvula mariposa neumática | DN300 |
| Período de mezcla | 10-15min |
| Potencia de la hélice | 11kw*2 |
| Presión de bombeo teórica | Presión alta | 0.5 Mpa |
| Presión baja | 0.4 Mpa | |
| Capacidad de transporte teórica | Presión alta | 5 Mpa |
| Presión baja | 9.4 Mpa | |
| Distancia de transporte máx. | Horizontal | 300 mm |
| Vertical | 120 mm | |
| Potencia motor principal | 7.5 kW | |
| Volumen de tolva | 2m³ | |
| Altura de la carga | 1000 mm | |
| Volumen tanque aceite hidráulico | 60 L | |
| Forma válvula de distribución | Válvula de bola | |
| Peso máquina principal | 500kg | |
| Tamaño marco: L×A×A | 1785×960×1700mm | |
| Modelo | TY-13 |
| Dimensiones totales | 4500L×4600W×1050H mm |
| Potencia total | 7 kW |
| Potencia desmolde | 5.5 kW |
| Potencia motor transporte | 1.5 kW |
| Potencia motor sist. hidráulico | 4 kW |
| Presión de trabajo hidráulico | 10 Mpa |
| Presión hidráulica máxima | 16 Mpa |
| Plataforma de apilamiento | 4500L×2300W mm |
