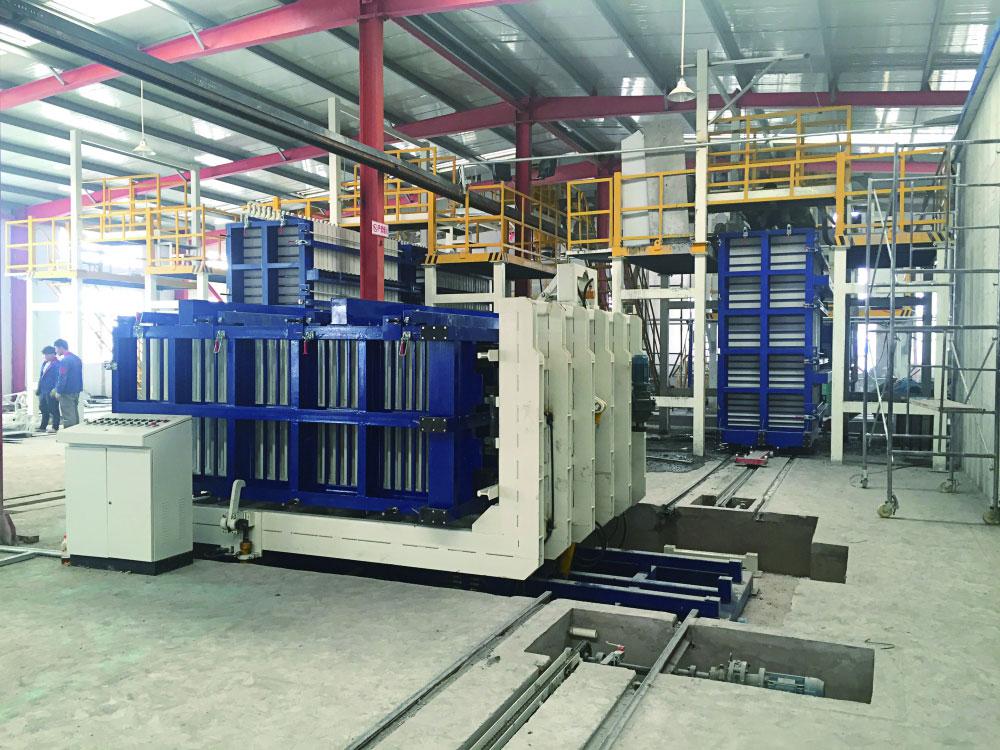

Planta de producción para paneles de pared de construcción TYFZ16(con rotación vertical, panel compuesto liviano)
La planta de producción para paneles de pared de construcción TYFZ-16 se utiliza para producir paneles de pared compuestos livianos con silicato de calcio en ambos lados. Los materiales incluyen cemento, cenizas volátiles, partículas de poliestireno EPS, arena y arcilla granulada. Se pueden moldear 40 piezas de panel al mismo tiempo.
El sistema se cierra y abre automáticamente, evitando los riesgos que existirían si el proceso se hiciese en forma manual. Toda la operación es automatizada, lo que mejora la eficiencia en el trabajo.
El sistema principal consta de una mezcladora en serie, paneles de pared prefabricados, sistema de moldeo hidráulico, rotación hidráulica, expulsión del panel de pared completo, rotación y apilamiento, ciclo automático del panel de pared prefabricado, conversión de frecuencia del sistema de traslado, y sistema de distribución de potencia.
| Rendimiento lote |
Grosor | Ancho | Largo |
| 40 |
75mm | 610mm | 2440mm/3000mm |
| 40 |
90mm | ||
| 32 |
120mm | ||
| 26 |
150mm |
Nota: Las de arriba son las dimensiones convencionales. La empresa provee de una línea de producción personalizada, conforme a las necesidades de cada cliente.
-

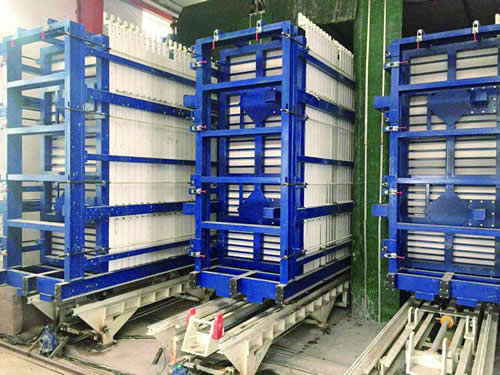

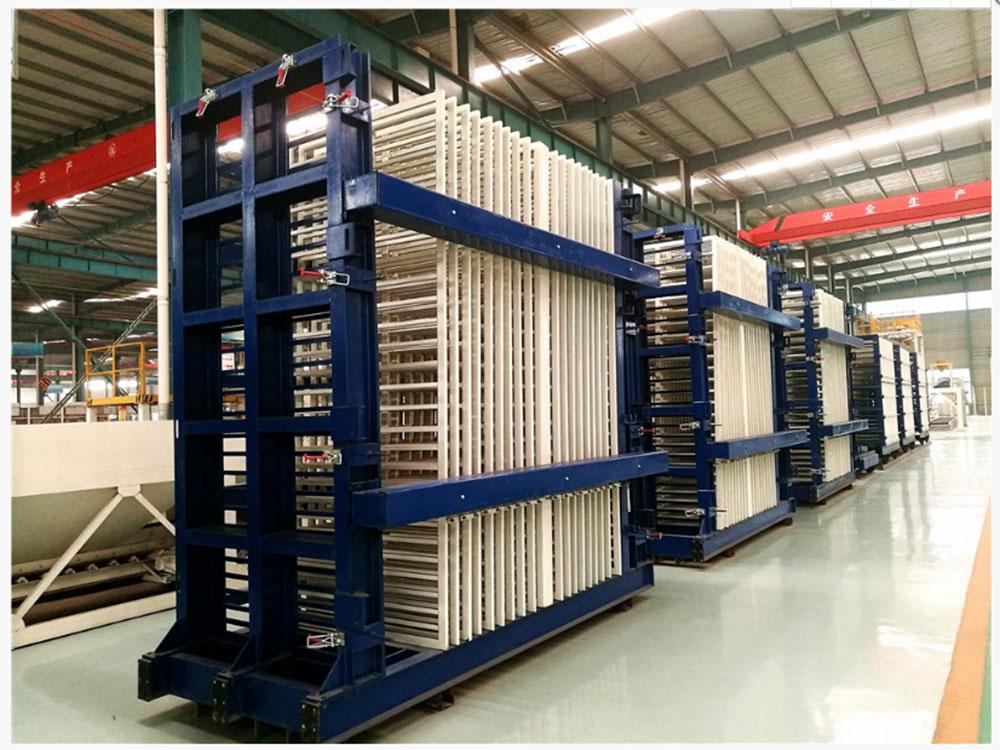

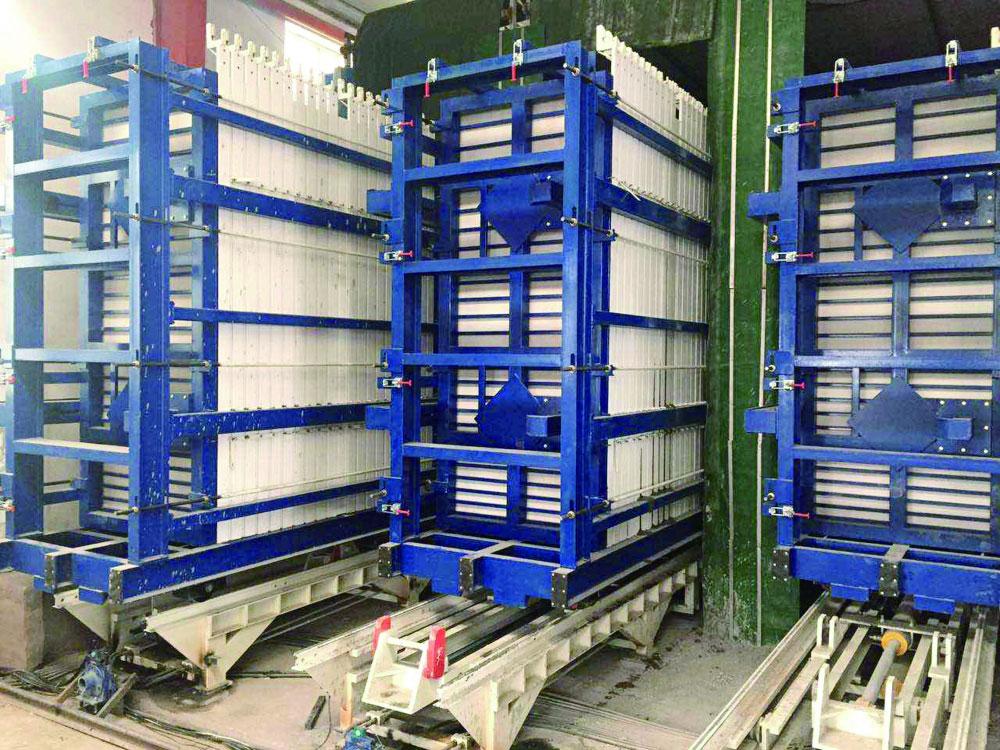

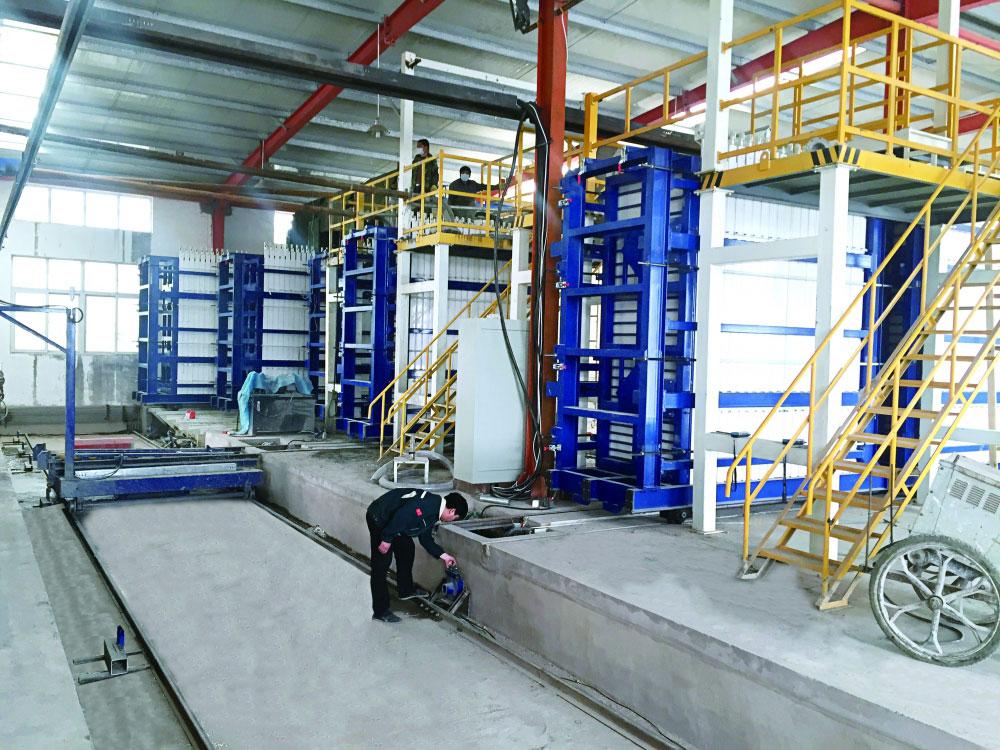

(1) Planta de producción de paneles de pared para la construcción TYF01
La máquina tiene un sistema automático, por lo que la planta de producción de paneles de pared para construcción TYF01 se opera con facilidad y tiene un gran rendimiento. Produce 40 piezas de paneles de pared por lote.
Vista de parámetros -

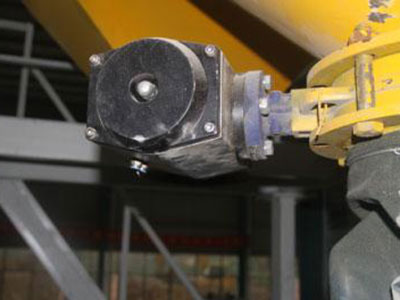

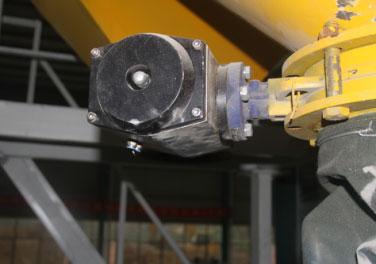

(2) Sistema de pesaje
Pesa el cemento y otros materiales automáticamente, con gran precisión y simplifica las operaciones.
Vista de parámetros -

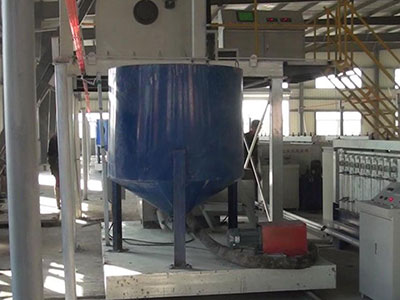

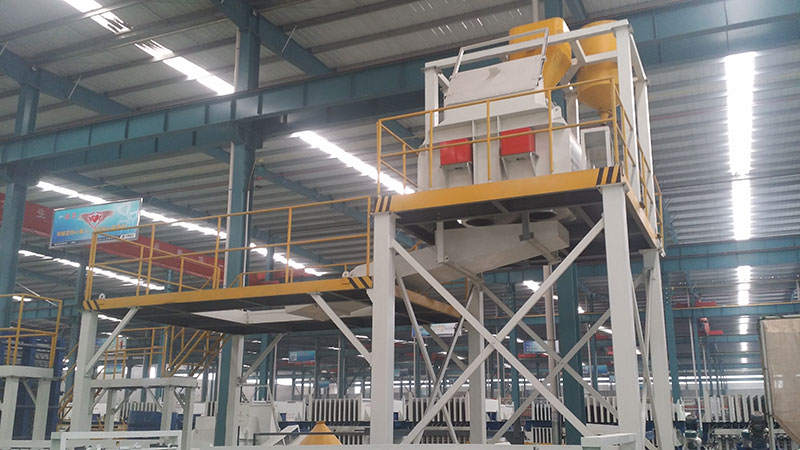

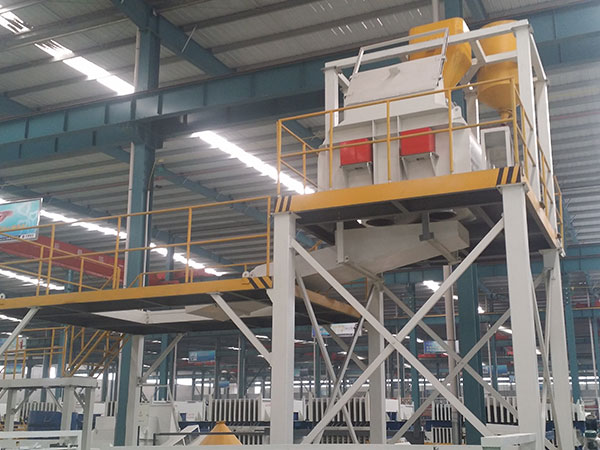

(3) Sistema mezclador
Un equipo que mezcla a gran escala hace que las mezclas sean uniformes y mejora la eficiencia de los preparados.
Vista de parámetros -

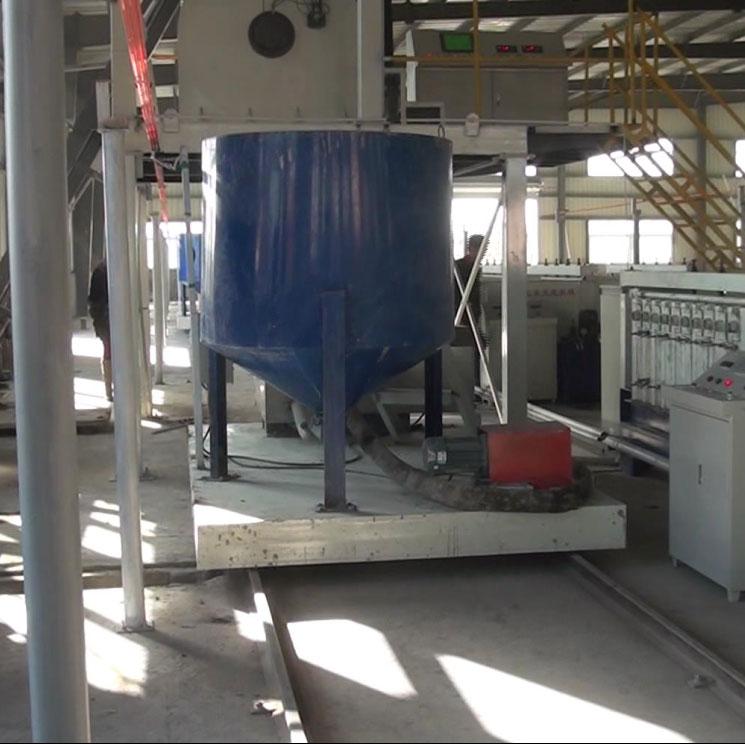

(4) Sistema de colaje en molde
Las bombas están selladas y cuenta con pistolas que realizan el colaje. La ventaja es que cuela rápidamente y tiene alta densidad.
Vista de parámetros -

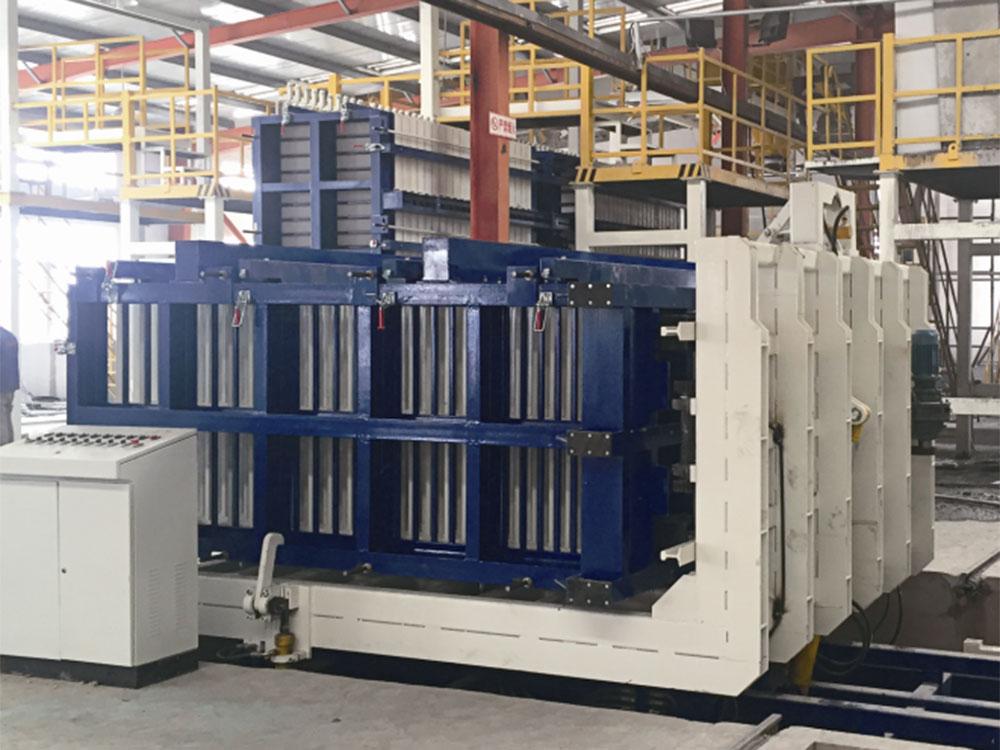

(5) Sistema de expulsión y apilamiento de paneles de pared.
Las máquinas expulsan y apilan los paneles de pares terminados. Comparado con el sistema manual, reduce la tasa de productos dañados y aumenta la productividad.
Vista de parámetros
| Tamaño | 3590L×1470A×3450A mm |
| Potencia vibración | 1.5 kW |
| Estructura | Máquina anfitriona, sistema vibratorio, franja |
| Embudo para cemento | 1000kg |
| Válvula mariposa neumática | DN300 |
| Manga flexible | DN300 |
| Sensor de presión | 1000kg |
| Vibración | neumático |
| Plataforma mezcla | 4300*3850mm |
| Pata de apoyo | 4300*3500mm |
| Escalera de acero | 14# U-bar |
| Volumen mezcladora | 3m³ |
| Potencia mezcladora | 30kW |
| Volumen embudo | 1m³ |
| Potencia embudo | 4.5kW |
| Presión de bombeo teórica | Presión alta | 0.5 Mpa |
| Presión baja | 0.4 Mpa | |
| Capacidad de transporte teórica | Presión alta | 5 Mpa |
| Presión baja | 9.4 Mpa | |
| Distancia de transporte máx. | Horizontal | 300 mm |
| Vertical | 120 mm | |
| Potencia motor principal | 7.5 kW | |
| Volumen de tolva | 3m³ | |
| Altura de la carga | 1000 mm | |
| Volumen tanque aceite hidráulico | 60 L | |
| Forma válvula de distribución | Válvula de bola | |
| Peso máquina principal | 500kg | |
| Tamaño marco: L×A×A | 1785×960×1700mm | |
| Potencia hidráulica | 4kw |
| Potencia eyección | 5.5kw |
| Potencia de movimiento | 1.5kw |
